Charpente Métallique à Tanger : Décryptage du règlement CM66

/images/posts/structures-metalliques-a-tanger-charpente-metallique.jpg

Le règlement CM66, issu des travaux de l'Institut Technique du Bâtiment et des Travaux Publics et du Centre Technique Industriel de la Construction Métallique, constitue la référence fondamentale pour les structures métalliques au Maroc et en France. Dans cet article, nous vous proposons un décryptage adapté à l'environnement de la charpente métallique à Tanger, avec un focus sur les particularités climatiques et urbanistiques de la région.

Introduction au règlement CM66

Le règlement CM66 a pour objectif de codifier les méthodes de calcul des constructions en acier afin d'assurer leur sécurité et leur durabilité. Son élaboration repose sur des principes probabilistes de sécurité et prend en compte des coefficients de pondération appliqués aux charges et sollicitations.

Points clés

• Prise en compte des charges permanentes et variables :
  • Charges climatiques (vent, neige)
  • Charges d'exploitation
• Critères de sécurité :
  • État limite ultime (ELU)
  • État limite de service (ELS)
• Matériaux utilisés :
  • Aciers laminés conformes aux normes internationales
  • Assemblages par boulons ou soudures

Contexte spécifique de la charpente métallique à Tanger

Tanger, située au nord du Maroc, bénéficie d'un climat méditerranéen avec des vents forts et une humidité relative élevée. Ces facteurs influencent directement la conception et la réalisation des structures métalliques.

Enjeux

• Vent fort :
  • Pressions importantes sur les structures
  • Besoin de contreventements adaptés
• Corrosion :
  • Traitements anti-corrosion nécessaires
  • Utilisation de peintures protectrices spécifiques
• Urbanisation dense :
  • Optimisation des espaces
  • Structures légères pour limiter les charges sur les fondations

Principes de calcul du CM66

Charges permanentes et variables

Le règlement distingue clairement les charges permanentes (poids propre, équipements fixes) des charges variables (équipements mobiles, climatiques). Chaque type de charge est pondéré selon son incidence probable sur la structure.

• Charges permanentes :
  • Poids propre des éléments métalliques
  • Équipements techniques fixés
• Charges climatiques :
  • Vent (critères renforcés pour Tanger)
  • Température (dilatation thermique des éléments)

État limite ultime (ELU)

L'ELU vise à éviter tout risque d'effondrement par une résistance adaptée aux sollicitations maximales prévues.

• Vérifications nécessaires :
  • Résistance à la traction
  • Résistance au flambement des poteaux
  • Stabilité des assemblages boulonnés ou soudés
• Exemple :
  • Un contreventement doit pouvoir supporter des rafales de vent atteignant 150 km/h à Tanger

État limite de service (ELS)

L'ELS vise à garantir la fonctionnalité de la structure, évitant des déformations excessives ou des vibrations inconfortables.

• Limitation des flèches (à 1/500 de la portée)
• Contrôle des oscillations et vibrations

Matériaux et assemblages

Le choix des matériaux et des méthodes d'assemblage est crucial pour assurer la durabilité et la résistance des structures.

Aciers utilisés

Les nuances d'acier laminé préconisées dans le CM66 assurent une excellente résistance mécanique et une bonne soudabilité.

• Critères :
  • Limite élastique minimale
  • Tenue à la corrosion
• Exemples d'applications :
  • Hangars industriels
  • Ponts métalliques

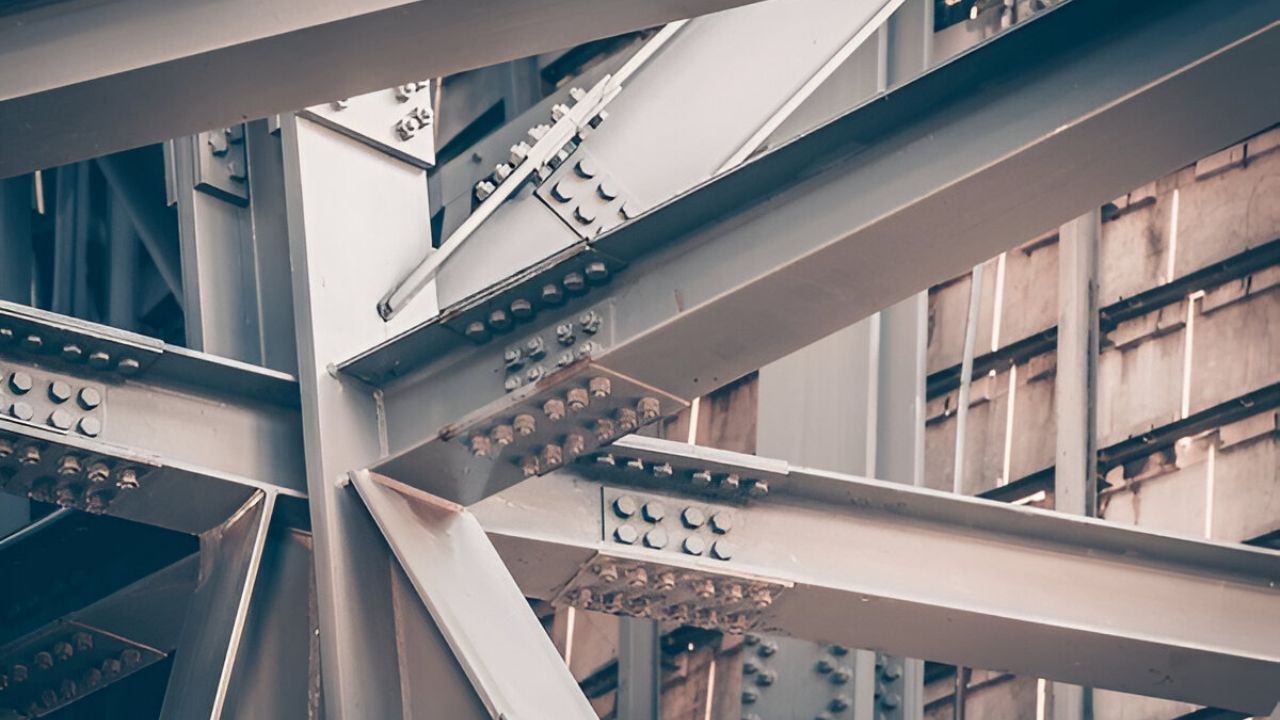

Assemblages

Le règlement CM66 met l'accent sur les techniques d'assemblage pour une transmission optimale des efforts.

• Assemblages rivés et boulonnés :
  • Vérification des efforts tranchants et axiaux
  • Utilisation de boulons haute résistance
• Assemblages soudés :
  • Contrôle des cordons de soudure
  • Prise en compte des efforts de traction et de cisaillement

Cas particulier : contreventements

Les contreventements jouent un rôle décisif dans la stabilité des structures soumises à des charges horizontales, comme le vent. Ils permettent de résister aux déplacements latéraux en assurant une rigidité transversale à la structure.

Leur importance est encore plus marquée dans des régions comme Tanger, où les rafales de vent peuvent atteindre des intensités significatives.

Le CM66 détaille des recommandations, notamment en ce qui concerne :

• Le dimensionnement des éléments :
  • Calculés pour supporter les efforts maximaux sans déformations excessives
• L'intégration des points d'ancrage :
  • Répartition uniforme des charges
  • Prévention des faiblesses structurelles
• L'utilisation de matériaux appropriés :
  • Aciers à haute résistance pour limiter le flambement

Calcul des longueurs de flambement

Le règlement préconise des méthodes pour déterminer les longueurs de flambement des poteaux en fonction des conditions aux limites.

• Formules empiriques :
  • Intégration des rigidités des poutres connectées
  • Coefficients d'encastrement adaptés
• Exemple :
  • Pour un poteau entre deux étages, la hauteur de flambement est calculée à partir de la rigidité des éléments environnants

Règles supplémentaires

• Raidisseurs : prévus aux points d'appui et aux charges concentrées
• Assemblages sans jeu : nécessaires pour les poutres à rigidité asymétrique

Stabilité et déformation

Limitation des flèches

Les flèches admissibles sont limitées pour garantir la fonctionnalité et l'esthétique des ouvrages.

• Planchers : 1/300 de la portée
• Couvertures : 1/200 de la portée

Répartition des charges

La répartition homogène des charges est essentielle pour éviter les déformations asymétriques.

• Calcul des efforts tranchants et fléchissants
• Utilisation de diagrammes de moment

Conclusion

Le règlement CM66 constitue une référence essentielle pour la conception et le calcul des structures métalliques, en particulier dans des zones exposées comme Tanger. En respectant ces règles, les bureaux d'études et entreprises de construction peuvent garantir des ouvrages sûrs, durables et adaptés aux exigences locales.

Pour tout projet, une étude approfondie, incluant les calculs de sécurité et de déformation, reste indispensable afin d'assurer la réussite de l'ouvrage.
